在電動汽車充電系統中，充電樁通過和汽車電池管理系統（BMS）通訊，將三相交流輸入電能轉換為BMS 所需的直流電能，在直流母線的輸出側會接入直流電表，用于對輸出電能進行計量。充電管理控制器讀取直流電能表的電能數據，并控制直流充電輸出等。直流電能表可配置分流器或者霍爾傳感器實現對充電電能的計量。

直流電能表可以采用RS485通訊方式與充電樁的主控連接，在主控可以抄讀電表信息，也可以根據用戶需求對充電情況進行監控。通過直流電能表充電檢測軟件可以直觀顯示電動汽車在直流充電站進行快速充電時的電壓、電流、功率、電量，便于各類數據的查詢，以及異常情況記錄的查看。

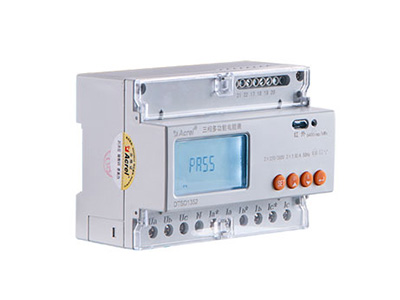

DJSF1352-RN導軌式直流電能表帶有雙路直流輸入，主要針對直流充電樁等應用場合而設計，該系列儀表可測量直流系統中的電壓、電流、功率以及正反向電能等。在實際使用現場，即可計量總電能，又可計量規定時間段內的電能。檢測的結果既可用于本地顯示，又能與工控設備、計算機連接，組成測控系統。

直流電能表功能介紹：

導軌式安裝方式，4模大小

電壓、電流、功率等電參量測量

正向，反向有功電能計量

上12個月歷史電能統計

具有日歷、計時和閏年自動轉換功能，具有校時功能。其中廣播下發的時鐘誤差不得大于5分鐘，在零點前后十分鐘內不準校時，每天只允許校時一次

具有兩套費率時段，可通過預先設置的時間實現兩套費率時段的自動轉換，每-485通訊接口，采用DL/T645-2007通訊協議和Modbus-RTU協議，RS485的通訊速率可在1200bps、2400bps、4800bps、9600bps設置。

整體來看，我國新能源汽車市場前景依然向好，發展?jié)摿薮蟆ｋS著充電站的建設，我國新能源汽車與充電樁保有量的配比也逐步趨于合理。雖然充電基礎設施布局日漸完善，但與新能源汽車的保有量相比仍有不足的地方，未來還將加快增長。
